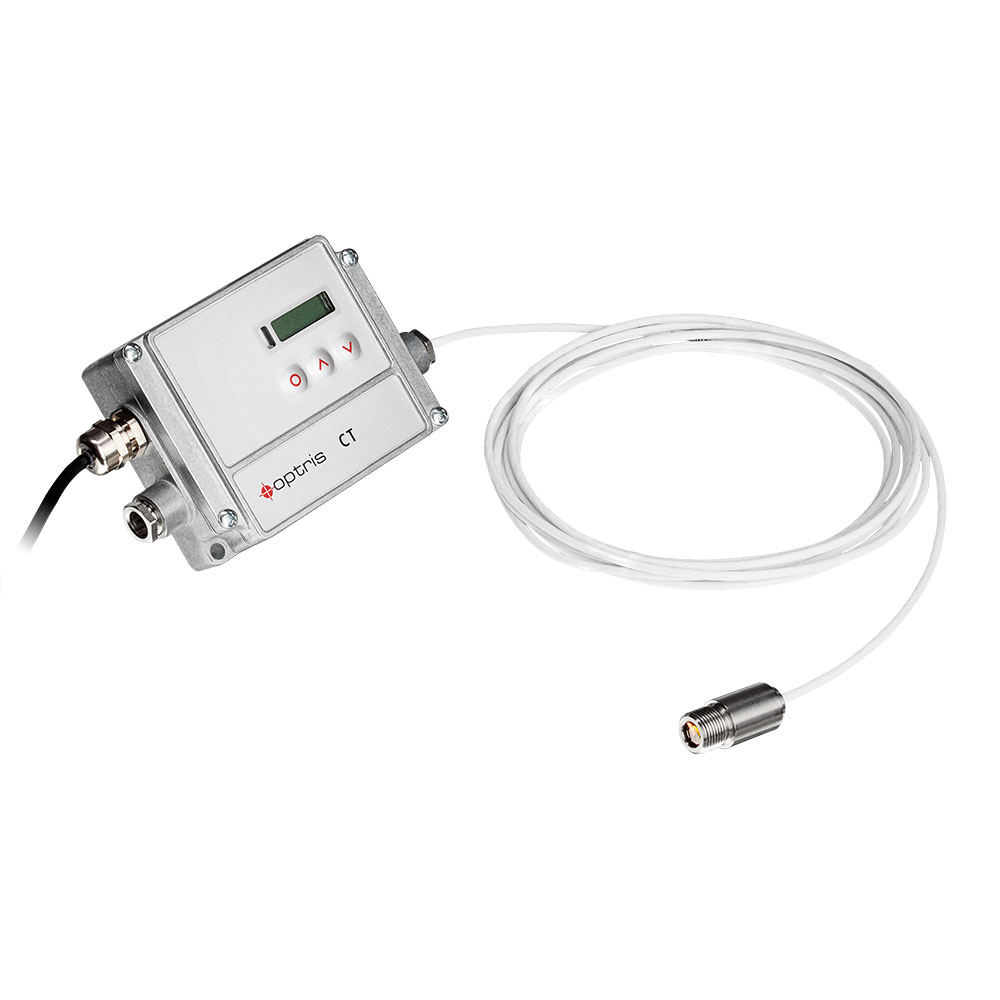

CT 3M金属专用高低温红外测温仪欧普士Optris

由于其测量波长短和50°C的温度量程，optris CT 3M型高温测温仪非常适用于金属和复合材料的低温测量。只有1 ms的快速响应时间可以在快速过程中无故障使用金属测温计。

测量装置的电子盒可灵活终端装置通过可选的模拟输出以及各种可选的数字接口。

optris CT 3M型测温仪的技术参数

测量参数

• 温度量程^1）（通过设置键或软件测量）：
  50°C ~ 400°C（3ML）
  100°C ~ 600°C（3MH)）
  150°C ~1000°C （3MH1）
  200°C ~ 1500°C（3MH2）
  250°C ~ 1800°C（3MH3）

• 光谱范围： 2.3 µm
• 光学分辨率（90%能量）
  22:1（3ML）
  33:1（3MH）
  75:1（3MH1-H3）

• 系统精度²⁾（环温= 23 ± 5°C）： ± (0.3 % 读数 + 2 °C)

• 重复精度（环温= 23 ± 5°C）： ± (0.1 % 读数 + 2 °C)

• 温度分辨率： 0.1K
• 曝光时间³⁾： 1 ms (90%)
• 发射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
• 透射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
• 信号处理（分别通过设置键或软件可调具体参数）：
  峰值保持、谷值保持、平均值，延长保持阈值和滞后功能


基本参数

• 环境等级： IP65（NEMA-4）
• 环境温度：
  探头： -20°C ~ 85°C
  电子盒： 0°C ~ 85°C
• 存储温度：
  探头： -40°C ~ 125°C
  电子盒： -40°C ~ 85°C
• 相对湿度： 10~95%，不结露
• 震动： IEC 68-2-6: 3 G, 11-200 Hz, 任意轴
• 冲击： IEC 68-2-27: 50 G，11 ms，任意轴
• 重量：
  探头： 40 g
  电子盒： 420 g

电气参数

• 模拟输出： 0/4 - 20 mA，0-5 / 10 V、热电偶J、K、报警

• 报警输出： 24 V/50 mA（常开）
• 可选： 继电器： 2 x 60 V DC / 42 V 有效交流; 0.4 A；光学隔离
• 数字输出（可选）： USB、RS232、RS485（可选）、CAN-Bus（控制器局域网总线）、Profibus DP（现场总线多功能从站设计）、以太网
• 输出阻抗：
  mA 最大 500 Ω （直流 8-36 V）
  mV 最小 100 kΩ （纯阻抗负载）
  热电偶20 Ω
• 信号输入： 可编程功能输入，用于外部发射率设置/环境温度补偿，触发（保持功能复位）
• 电缆长度： 3m
• 电源： 直流8-36 V
• 电流消耗： 最大100 mA

版本

零件编号： 温度量程/光谱范围/光学分辨率/最高环境温度/电缆长度

• OPTCT3ML： 50-400°C / 2.3 μm / 22:1 / 85°C / 3 m 电缆
• OPTCT3MH： 100-600°C / 2.3 μm / 33:1 / 85°C / 3 m 电缆
• OPTCT3MH1： 150-1000°C / 2.3 μm / 75:1 / 85°C / 3 m 电缆
• OPTCT3MH2： 200-1500°C / 2.3 μm / 75:1 / 85°C / 3 m 电缆
• OPTCT3MH3： 250-1800°C / 2.3 μm / 75:1 / 85°C / 3 m 电缆

^1） 物体温度 > 探头温度 + 25°C
^2） ε（发射率） = 1，响应时间：1 s
^3） 低信号水平时动态适应
