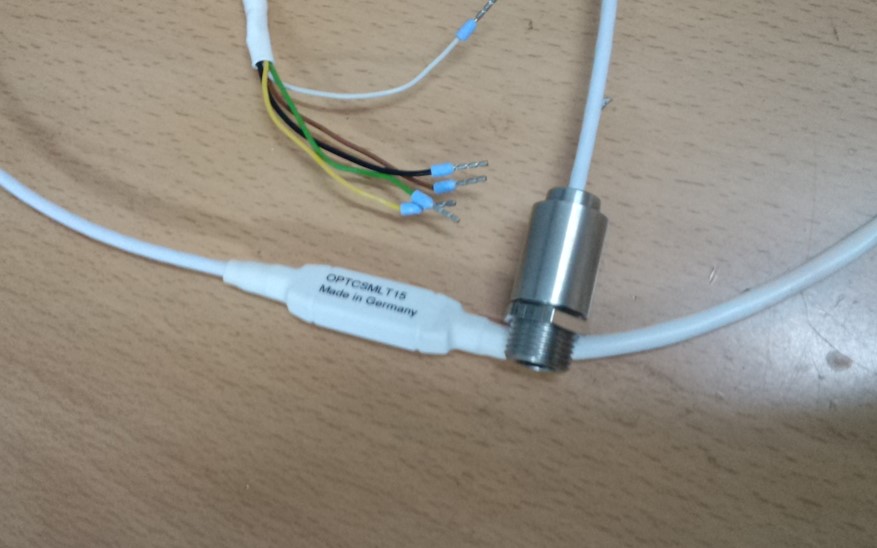

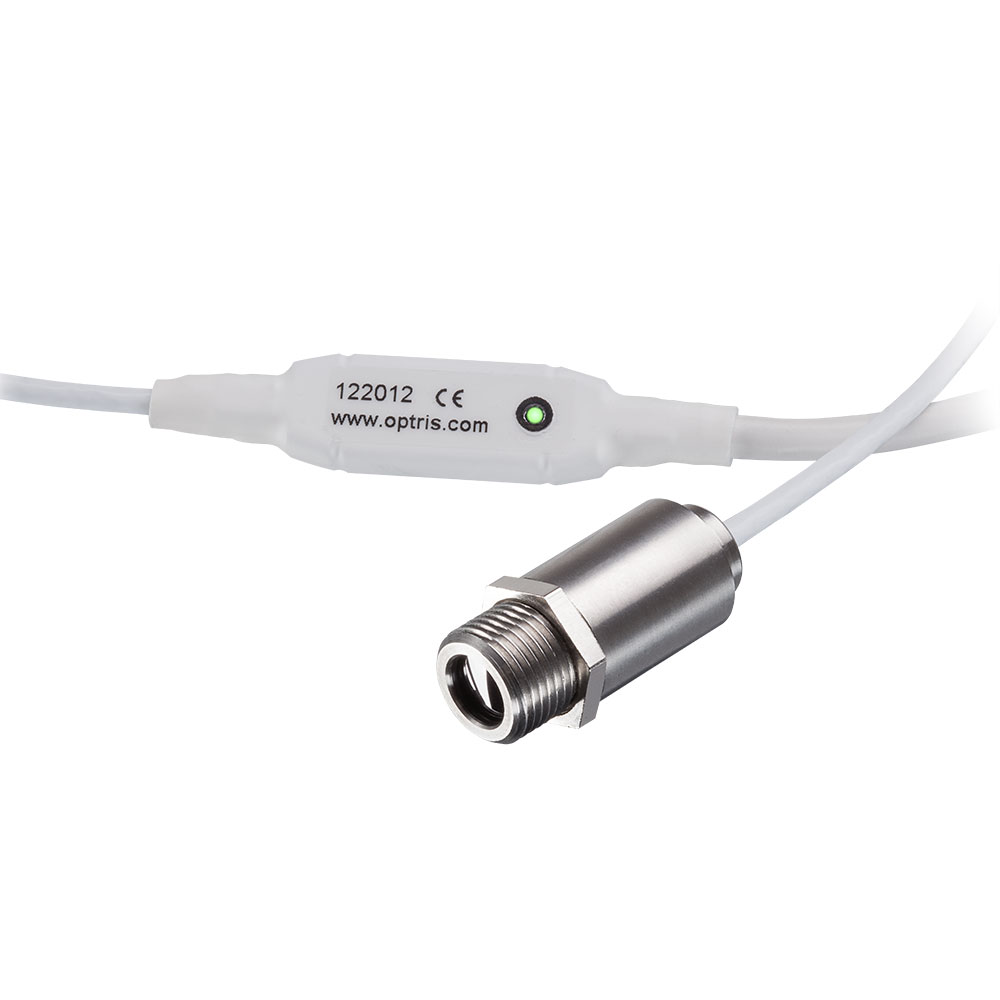

CSmicro2W LT15微小型红外测温仪欧普士Optris

紧凑型CSmicro 2W LT型高温测温仪配有创新的超微外形不锈钢测头，适用于有限和狭窄的空间，无任何问题。且无须冷却可耐高达180°，因此成为热环境温度下最合适的测温装置。

此红外测温仪专为-40°C~1,030°C的温度量程而设计，并配有LED显示屏，用于报警信号、目标辅助、自诊断或温度显示。它可以通过简单的双线安装或通过USB进行插拔操作。

测量参数

• 温度量程（通过软件测量）： -40℃～1，030℃
• 光谱范围： 8～14 µm
• 光学分辨率（90%能量）：
  2:1 （LT）
  15:1 （LT， LTH）
  22:1 （LTH）

• CF透镜（可选）：
  0.8 mm @ 10 mm （15 : 1）
  0.6 mm @ 10 mm （22 : 1）
• 系统精度： ± 1.0% 或 ± 1.0°C^1）2）
• 重复精度： ± 0.5% or ± 0.5°C^1）2）
• 温度系数： ± 0.05 K/K oder ± 0.05 %/K^3）
• 温度分辨率： 0.1 K
• 响应时间（90%）：
  30 ms （LT）
  150 ms （LTH）
• 发射率/增益（通过软件调节）： 0.100 ~ 1.100
• 透射率（通过软件调节）： 0.100 ~ 1.100
• 信号处理（通过软件可调具体参数）：
  峰值保持、谷值保持、平均值，延长保持阈值和滞后功能

• 电子盒尺寸： 长：35 mm，直径： 12 mm

基本参数

• 环境等级： IP65（NEMA-4）
• 环境温度：
  -20°C ~ 125°C （LT 探头）
  -20°C ~ 180°C （LTH 探头）
  -20°C ~ 75°C⁴⁾ （电子盒）

• 存储温度： -40°C ~ 85°C（探头和电子盒）
• 相对湿度： 10~95%，不结露
• 震动： IEC 68-2-6: 3 G, 11-200 Hz, 任意轴
• 冲击： IEC 68-2-27: 50 G，11 ms，任意轴
• 重量： 42 g

电气参数

• 模拟输出： 4-20 mA
• 回路电阻： 最大1000 Ω^5）
• 报警输出： 0-30 V/500 mA（常开）
• 数字输出： 单/双向通道，9.6 kBaud，0/3V 数字水平/USB选件
• 信号输入： 可编程信号输入，用于触发信号输出或峰值保持
• 功能： 报警提示、自动瞄准、自我诊断，温度提示（通过温度码）
• 电缆长度：
  探头至电子盒： 0.5 m（标准）, 3 m, 6 m
  电子盒至末端： 0.5 m（标准）, 3 m
• 电源： 直流5-30 V

版本

零件编号：温度量程/光谱范围/光学分辨率/输出/最高环境温度（探头）/响应时间/温度分辨率

• OPTCSM2WLT15： -40-1，030 °C / 8-14 μm / 15:1 / mA / 120 °C / 30 ms / 0.1 K
• OPTCSM2WLT02： -40-1，030 °C / 8-14 μm / 2:1 / mA / 120 °C / 30 ms / 0.1 K
• OPTCSM2WLT15H： -40-1，030 °C / 8-14 μm / 15:1 / mA / 180 °C / 150 ms / 0.1 K
• OPTCSM2WLT22H： -40-1，030 °C / 8-14 μm / 22:1 / mA / 180 °C / 150 ms / 0.1 K

^1） 物体温度 >23°C；取较大值
^2） 环境温度： 23 ± 5°C,，ε = 1，响应时间： 1s
^3） 环境温度 <18°C 和 >28°C；取较大值
^4） Vcc（电源电压）5-12 VDC / 在Vcc（电源电压）> 12 VDC，电子盒的环境温度为65°C
^5） 根据电源电压
