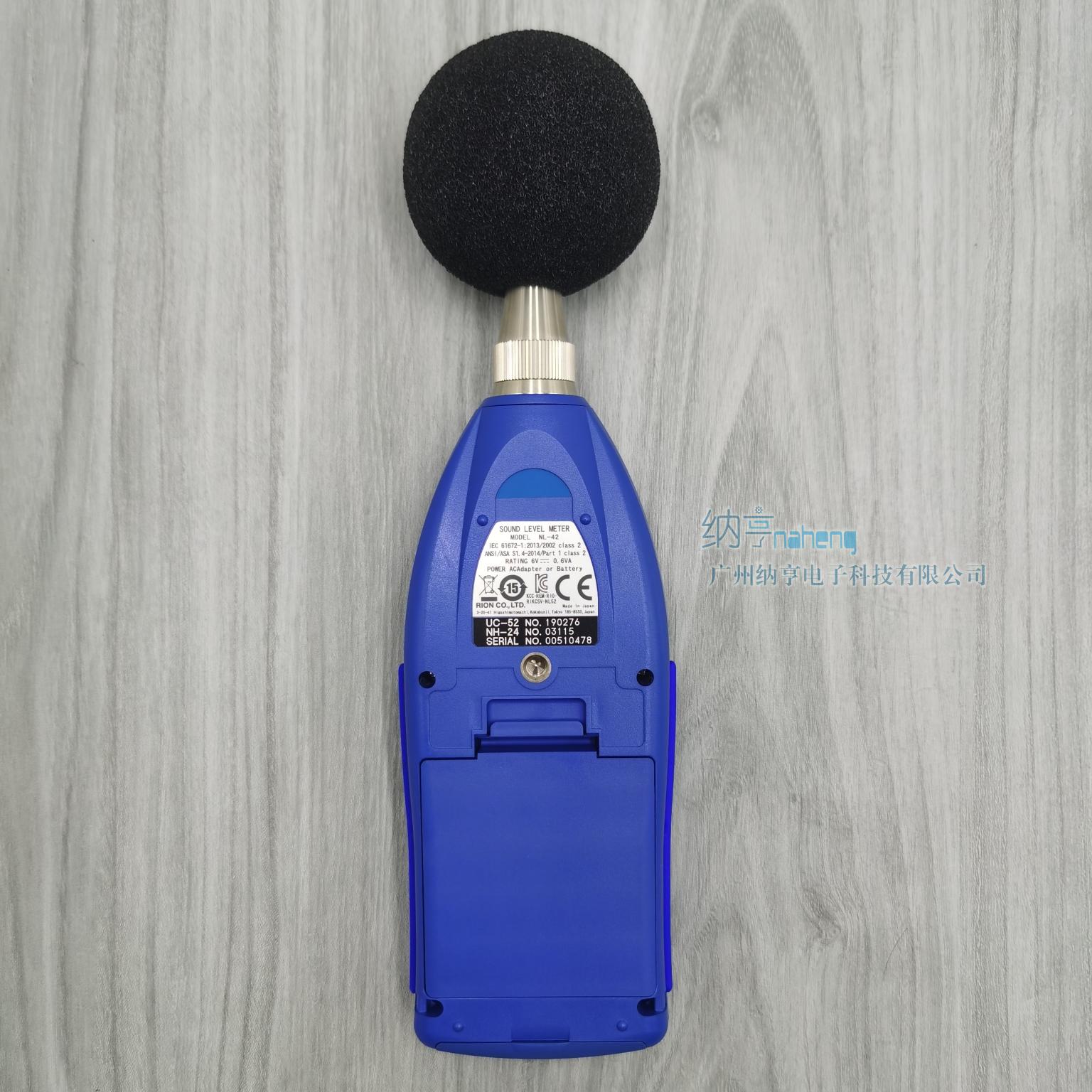

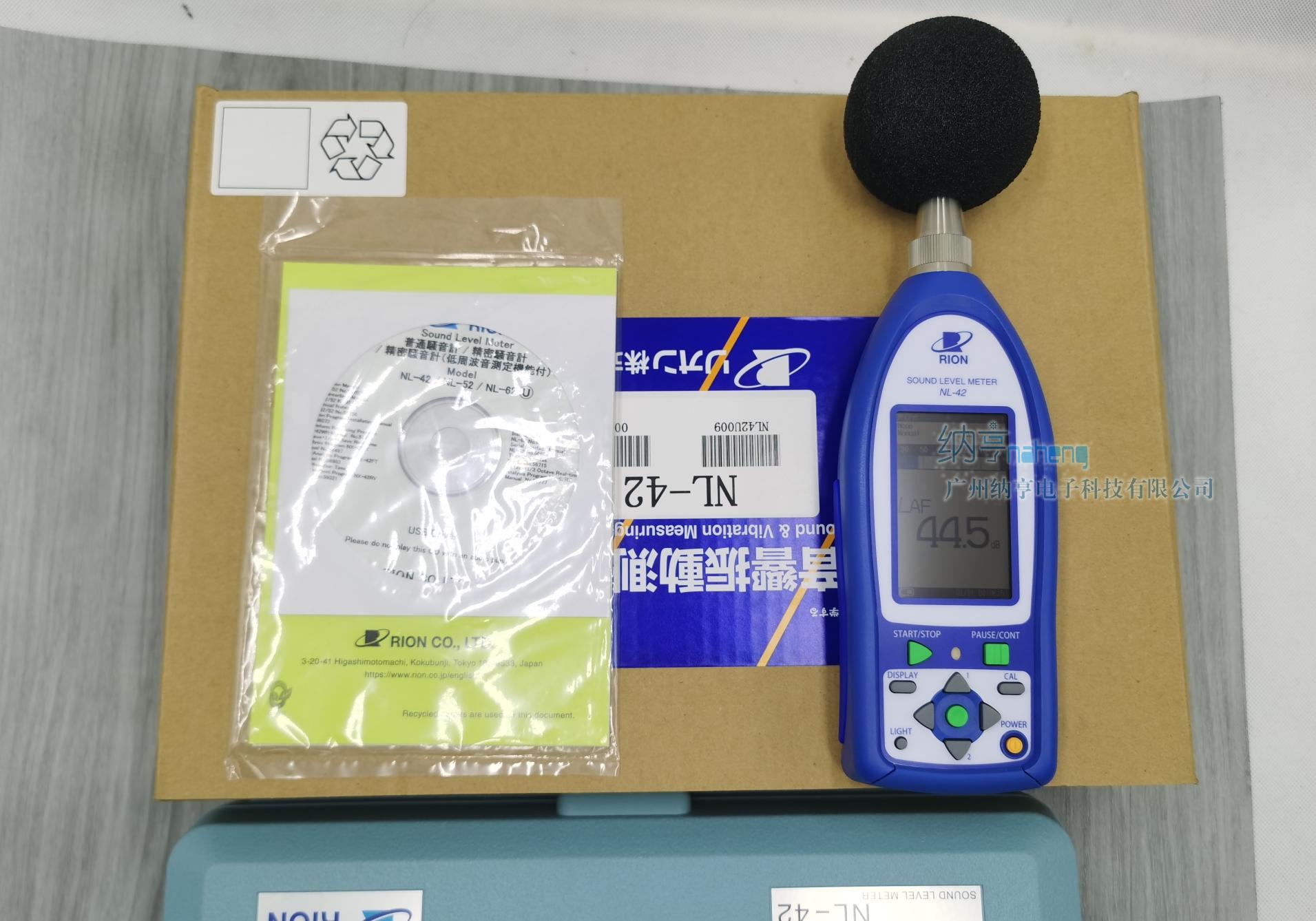

日本RION NL-42声级计

型号

RION NL-42普通声级计

RION NL-52精密声级计

RION NL-62精密声级计

批准号

第SLS111号

第SLF112号

第SLF123号

执行标准

IEC 61672-1:2002 Class 2
JIS C 1509-1:2005 Class 2
ANSI S1.4-1983 Type 2
ANSI S1.4-1985 Type 2
ANSI S1.43-1997 Type 2

IEC 61672-1:2002 Class 1
JIS C 1509-1:2005 Class 1
ANSI S1.4-1983 Type 1
ANSI S1.4-1985 Type 1
ANSI S1.43-1997 Type 1

IEC 61672-1:2002 Class 1
JIS C 1509-1:2005 Class 1
ANSI S1.4-1983 Type 1
ANSI S1.4-1985 Type 1
ANSI S1.43-1997 Type 1
IOS 7196:1995

麦克风

型号

UC-52

UC-59

UC-59L

灵敏度级别

-33dB

-27dB

-27dB

自杂音级

A计权

不高于19dB

不高于17dB

不高于17 dB

C计权

不高于27dB

不高于25dB

不高于25 dB

Z计权

不高于32dB

不高于30dB

不高于35 dB

G计权

不高于42 dB

频率测量范围

20Hz~8KHz

20Hz~20KHz

1Hz～20kHz

附加运算

作为与运算同时进行测量的功能,下列测量中可实现任意一项
C计权峰值声级Lcpeak
Z计权峰值声级Lzieq*2
C计权时间平均声级Lceq
因附加运算的频率计权与副通道的频率计权连动,所以当副通道为C计权(Z计权)时,就有可能选择附加运算Lceq以及Lcpeak(Lzpeak)

作为与运算同时进行测量的功能,下列测量中可实现任意一项
C计权峰值声级Lcpeak
G计权时间平均声级LGeq
Z计权峰值声级Lzieq*2
C计权时间平均声级Lceq
因附加运算的频率计权与副通道的频率计权连动,所以当副通道为C计权(Z计权)时,就有可能选择附加运算Lceq以及Lcpeak(Lzpeak)
※因附加运算的频率计权与副通道的频率计权连动，所以当副通道为A计权时，就
有可能选择 LAｴeq、LAｴmax，当其为C计权、G计权、Z计权时，就有可能选择附加运算LCeq以及LCpeak、LGeq、LZpeak

量程

A计权 25dB~130dB
C计权 33dB~130dB
Z计权 38dB~130dB
C计权峰值声级 55dB~141dB
Z计权峰值声级 60dB~141dB

A计权　25dB～138dB
C计权　33dB～138dB
G计权　43dB～138dB
Z计权　50dB～138dB
C计权峰值声级　60dB～141dB
Z计权峰值声级　65dB～141dB

测量功能

对被选择的时间计权特性.频率计权特性就以下项目进行同时测量

运算(主通道)

噪音暴露声级 LE
时间平均声级 Leq
时间计权声级 Lp
时间率声级Ln(05,10,50,90,95)最大5个
时间计权声级的最大值Lmax
时间计权声级的最小值Lmin

运算(副通道)

时间计权声级 Lp

运算时间

通过10秒,1,5,10,15,30分,1,8,24小时以及手动,可以设置为任意的时间;手动运算时间:最长24小时

频率计权特性

A,C以及Z计权

时间计权特性

快(Fast)以及慢(Slow)

声级范围切换器

无(动态范围113dB)

柱状图范围

最大110dB(20~130dB)

柱状图切换

柱状图的上限,下限设置为每隔10dB

数据呼出

对存储数据进行浏览

设置记忆

可在内存中保存,呼出最大5组为止的设置.可通过对预先存放在SD卡内文件的设置进行启动

波形

文件形式

非压缩波形WAVE文件

收录*3

采样频率

从48kHz,24kHz,12kHz选择

数据长

从24位,16位选择

输出

直流输出

通过运算被选择的频率计权特性,输出直流信号

输出电压

全幅柱状图显示时为2.5V,25mV/Db

交流输出

通过运算被选择或从A,C,Z选择频率计权特性,输出交流信号

输出电压

全幅柱状图显示时为1Vrms(实效值)

比较输出*2

通过集电极开路输出(最大接入电压24V,最大电流60mA,允许损耗300mW)超过设置的等级即会跳至ON

USB

连接计算机,可作为可移动硬盘认出
可通过通讯指令进行控制

RS-232C通讯

可通过使用专用电缆,进行RS-232C通讯

数据连续

瞬时值

Lp

输出*2

运算值

Leq,Lmax,Lmin,Lpeak

输出间隔

100ms,1s

实效值检出回路

数码运算方式

采样周期

Lp.Leq.Le.Lmin.Lpeak:20.8us(采样频率48KHz) Ln:100ms

校正

计量法:通过内藏电气信号进行电气校正;JIS.IEC:通过NC-74进行音响校正

校准功能

防风罩校准功能,安装了防风罩时亦符合JIS C 1509-1.IEC 61672-1

扩散音场校准功能,在扩散音场对频率计权进行校准,使其符合规格(ANSI S1.4)

延迟时间

设置"开始"键被按下后开始测量的时间(OFF,1,3,5,10秒)

就近数据删除功能
(数据删除功能)

用PAUSE/CONT键暂时中断测量时,中断时起溯源至设置时间的数据将从运算中除外(OFF,1,3,5秒)

显示

附带背光的TFT彩色半透明液晶显示器WQVGA(400×240 dots),液晶显示器带触摸屏(静电容量式)控制

数值显示更新周期

1s

柱状图更新周期

100ms

存储

手动

通过手动操作在每个地址记录测量结果

记录数据数

内存:最大1000组数据
SD卡:根据SD卡容量而定

自动

自动对每个设置时间的瞬间值(Lq模式)
每个设置时间的运算值(Leq模式)进行连续记录

Lp存储周期

100ms,200ms,1s,Leq 1s

Leq运算周期

10秒,1,5,10,15,30分,1,8,24小时

测量时间

最长1000小时(根据SD卡的容量而定)

打印

用专用打印机DPU-414打印测试结果

电源

AC适配器NC-98C,5号干电池4节

防水防尘功能*4

IP等级:IP54(麦克风部分除外)

尺寸/重量

250×76×33mm,约400g(含电池)

RION噪音计

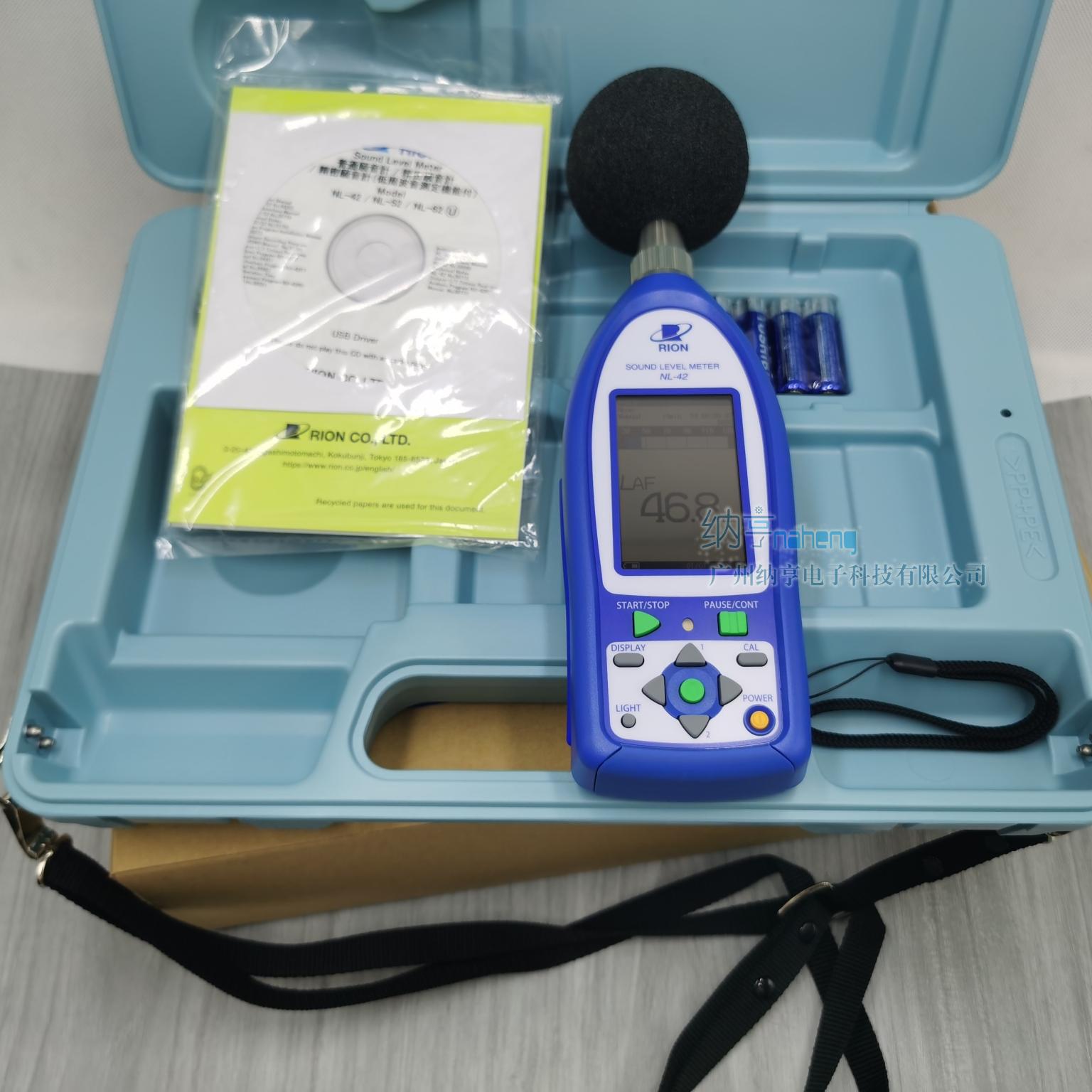

标准附件

手提带×1

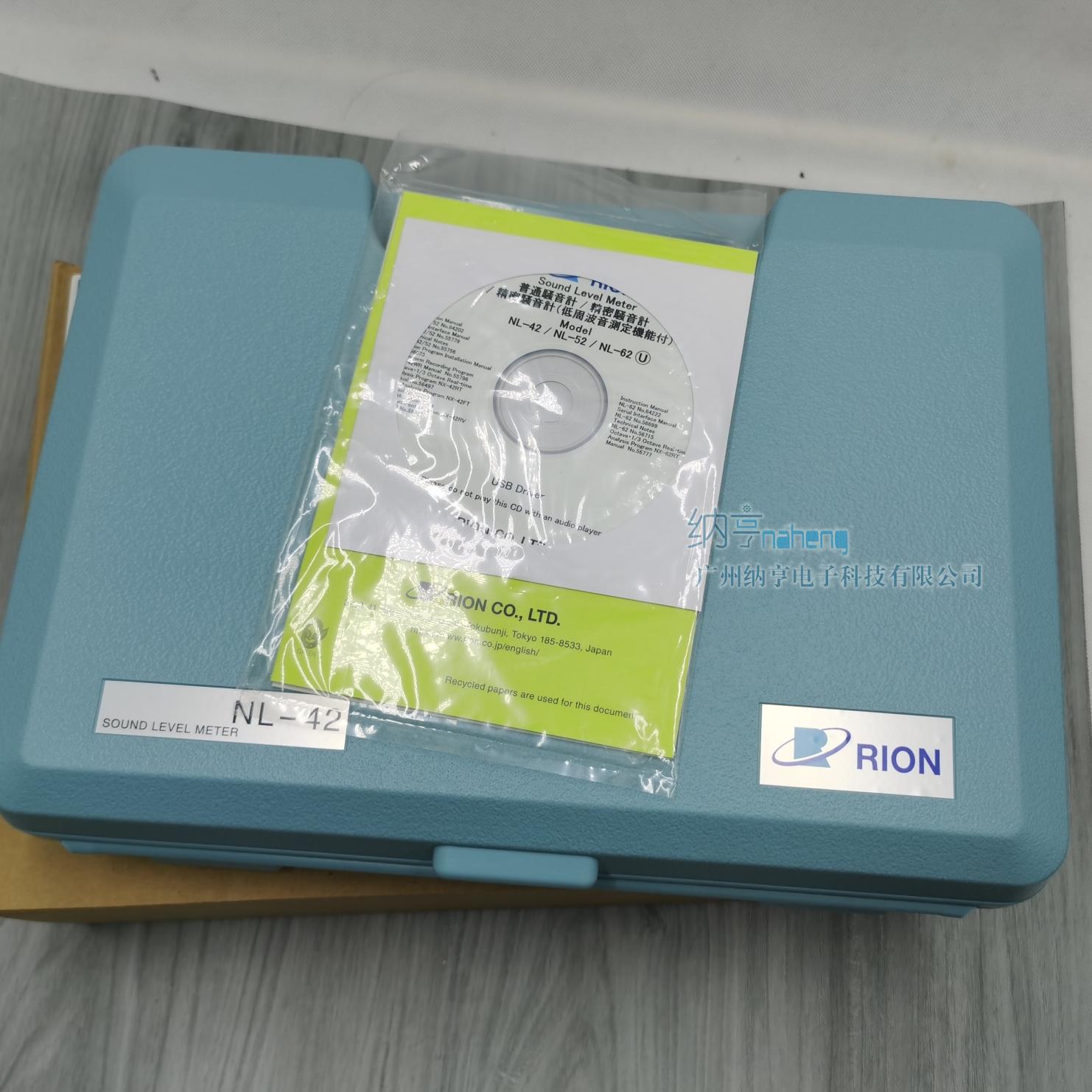

便携盒×1
防风罩×1
说明书×1
5号干电池×4
防风罩脱落橡胶×1

可选件

功能扩展程序卡
(SD卡512MB)

NX-42EX

波形收录程序*2

NX-42WR

1/3倍频程实时分析程序*2

NX-42RT

FFT分析程序*2

NX-42FT

环境监测数据管理软件

AS-60

波形分析软件

CAT-WAVE

SD卡512MB

SD-512M

SD卡2GB

SD-2G

AC适配器

NC-98C

蓄电池套件

BP-21

麦克风延长线

EC-04

BNC输出线

CC-24

比较器电缆

CC-42C

打印机

DPU-414

打印机电缆

CC-42P

RS-232C电缆

CC-42R

USB电缆

\

音响校准器

NC-74

屋外防风罩

WS-15

防雨型防风罩

WS-16

三脚架

ST-80
