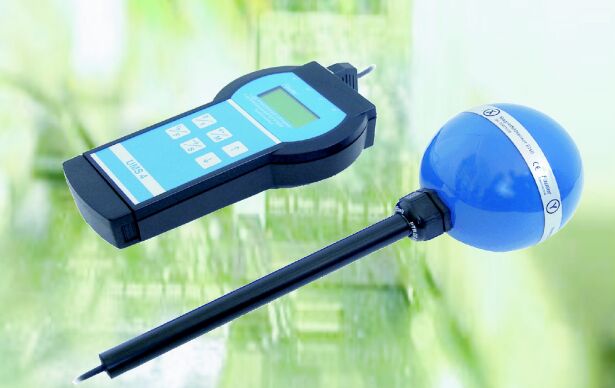

德国UMS4磁场暴露级别测量仪

德国UMS4磁场暴露级别测量仪技术参数：

符合EN 62233的标准测量，用于UMS4测量系统通过参考方法进行测量，适用于所有信号形式通过线圈面积3 x 100cm²的各向同性传感器频率范围10 Hz至400 kHz将测量结果直接显示为极限值的百分比数据记录器功能和串行接口。

• 符合EN 62233的EMC测试欧洲标准EN 62233

定义了家用和类似用途的电气设备所允许的电磁辐射。为此，针对传感器和信号处理规定了严格的测试准则。通过将ENB传感器与UMS4测量系统结合使用，可以自动且省时地进行这些测量，因为信号处理和发生的频率分量的必要加权会自动发生，并显示测量结果直接作为极限值的百分比。

• 磁场传感器ENB

用于各向同性测量交变磁场的磁场传感器具有三个彼此垂直排列的线圈，每个线圈的面积为100平方厘米。不管要检查的磁场的性质如何，信号中出现的所有频率分量都记录在10 Hz至400 kHz的范围内，并通过符合标准的滤波器进行评估。有了这个传递函数，就不需要了解信号形状或以前常见的FFT分析。传感器和显示器的分离保证了特别简单且符合人体工程学的操作，而UMS4上可用的附加传感器插槽可同时采集多达十二个其他测量变量。这样，例如，也可以在EMC测量期间记录室温或空气湿度。

                             显示屏

• 技术指标

• 多功能显示屏

4行LC显示屏提供了特别的便利：总磁通密度与允许极限值的比值直接以百分比形式显示，同时显示X，Y和Z分量使识别更加容易房间里的磁力线。模拟条的显示以及最大值，最小值和平均值有助于进一步定位，而设备内部的FFT分析则可显示高达20 kHz范围内的频谱。另外，可以通过UMS4的串行接口将PC监视器用作第二个大幅面显示器。

声音警报的阈值可以单独设置，以便可以考虑不同设备类型的不同耦合系数。使用UMS4的集成数据记录器，可以记录随时间推移（例如在设备加热阶段）的磁场暴露，并通过PC进行记录。模拟输出允许使用示波器或频谱分析仪对信号形式进行外部分析。

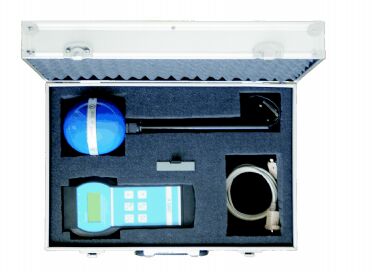

1. 主机 1
2. 探头 1
3. USB电缆线 1
4. CD光盘（软件） 1
5. U盘（软件） 1
6. 中文手册 1
7. 干电池 1
8. 包装箱 1
