CTG5L10玻璃专用高温红外测温仪G5欧普士optris

由于其5.0 µm的特殊光谱范围，optris  CT G5型高温测温仪非常适用于玻璃温度的测量，例如：玻璃容器生产线、汽车玻璃生产或太阳能电池生产。

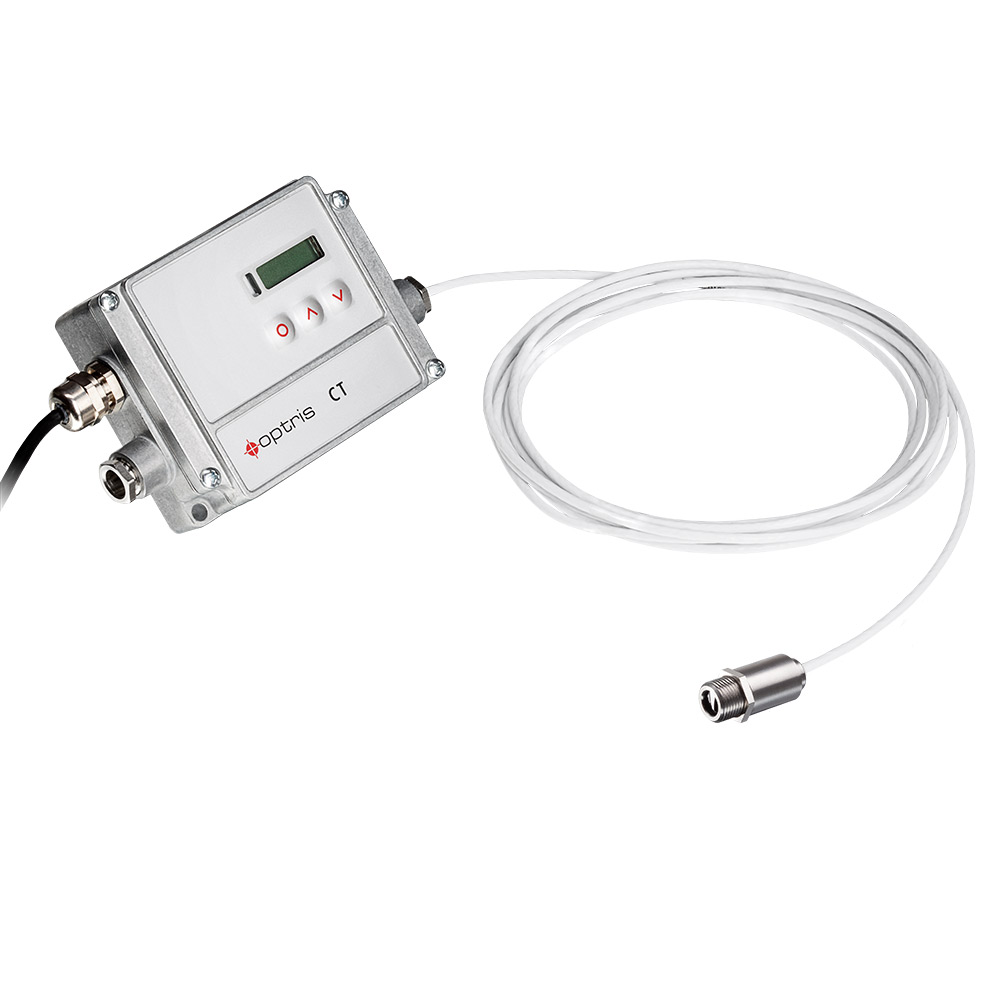

红外测温仪配有极小的不锈钢测头，且无须冷却可耐高达环境温度85°C。高温测温仪的多重安装，例如：作为线扫描仪，因此具有较高性价比优势，并且即使在有限的空间中也可以执行。

测量参数

• 温度量程¹（通过设置键或软件测量）：
  100°C ~ 1200°C （G5L）
  250°C ~ 1650°C （G5H）
• 光谱范围： 5.0 µm
• 光学分辨率（90%能量）：
  10:1 （G5L）
  20:1 （G5H）

• 系统精度（环温= 23 ± 5°C）： ±1% 或 ±2°C¹⁾

• 重复精度（环温= 23 ± 5°C）： ± 0.5% 或 ± 0.5°C¹⁾

• 温度分辨率（噪声等效温差）：
  0.1°C （G5L）
  0.2°C （G5H）
• 响应时间（90%信号）：
  80 ms （G5H）
  120 ms （G5L）

• 发射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
• 透射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
• 信号处理（分别通过设置键或软件可调具体参数）：
  峰值保持、谷值保持、平均值，延长保持阈值和滞后功能


基本参数

• 环境等级： IP65（NEMA-4）
• 环境温度：
  探头： -20°C ~ 85°C
  电子盒： 0°C ~ 85°C
• 存储温度：
  探头： -40°C ~ 85°C
  电子盒： -40°C ~ 85°C
• 相对湿度： 10~95%，不结露
• 震动（传感器）： IEC 68-2-6: 3 G, 11-200 Hz, 任意轴
• 冲击（传感器）： IEC 68-2-27: 50 G，11 ms，任意轴
• 重量：
  探头： 40 g
  电子盒： 420 g

电气参数

• 模拟输出：
  通道1： 0 / 4-20mA，0-5/10V，热电偶J，K
  通道2： 探头温度(0 - 5 V 或 0 - 10 V对应-20 - 85°C ), 报警输出

• 报警输出： 24 V/50 mA（常开）
• 可选： 继电器： 2 x 60 V DC / 42 V 有效交流; 0.4 A； 光学隔离
• 数字输出（可选）： USB、RS232、RS485（可选），CAN-Bus（控制器局域网总线）、Profibus DP（现场总线多功能从站设计）、以太网
• 输出阻抗：
  mA 最大 500 Ω （直流 8-36 V）
  mV 最小 100 kΩ （纯阻抗负载）
  热电偶20 Ω
• 信号输入：可编程功能输入，用于外部发射率设置/环境温度补偿，触发
• 电缆长度： 3m（标准）、8 m、15 m
• 电源： 直流8-36 V
• 电流消耗： 最大100 mA

版本

零件编号： 温度量程/光谱范围/光学分辨率/最高环境温度/电缆长度

• OPTCTG5L10： 100-1200°C / 5 μm / 10:1 SF / 85°C / 3 m 电缆
• OPTCTG5H20： 250-1650°C / 5 μm / 20:1 SF / 85°C / 3 m 电缆

^1） 取较大值
